| Die deutsche Abwurmunition |
|
Zeichn.-Nr.
113D4301.51 |
Munitionsteile |
Anhang
Blatt 24 |

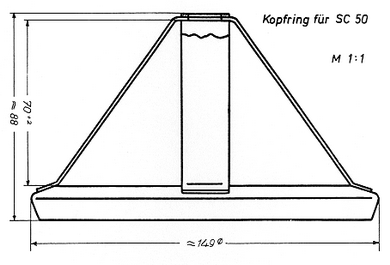

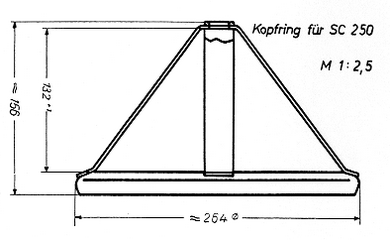

| Kopfringe |
|
Kopfringe finden bei folgenden Bomben Verwendung: |
| SC 50 | |
| SD 70 | |
| SC 250 | |
| SC 500 | |
| SC 1000 | |
| SD 1700 | |
| SC 1800 | |
| SB 1500 |
| Zweck |
|
Der am Kopf der Bombe angebrachte Ring mit einer Kante für den Strömungsabriß schützt die Bombe vor einer Richtungsänderung im Wasser |
| Anmerkung |
|
SC 1000, SD 1700, SC 1800 und SB 2500 haben im Anlieferungszustand fest angebrachte Kopfringe. |
|
Bei Einsatz von SC 50, SD 70, SC 250 und SC 500 gegen Seeziele müssen die Kopfringe an dem Kopf der Bombe befestigt werden. |
|
|
|
 |
