Minen und Zünder, Teil 2 - T-Mine 35 |
IV. Handhabung |
27. Vor Gebrauch der Einstellehre ist die Leder- oder Gummidichtung des T Minen-zünders, der nachher eingesetzt werden soll, auf das Gewinde der Einstellehre bis zum Konus aufzustreichen. Dazu wird die Einstellehre mit dem am Gehäuse befindlichen Knebel eingeschraubt und festgezogen. Der Meß- oder Einstellbolzen ist dabei so weit he-runterzudrücken und herumzudrehen, bis die am Bolzen befindlichen Stellstifte (Bild 3) in die Bohrung der Einstellschraube eingreifen. |
Bild 12 |
Gebrauch der Einstellehre für T Mine |
Da der Druckdeckel etwas Spiel hat und seitlich verschoben werden kann, kommt es vor, daß sich die Stellstifte nicht leicht in die Bohrungen einführen lassen. Der Druckdeckel ist dann seitlich zu verschieben, bis die Stellstifte sich leicht in die Bohrungen einführen und wieder entfernen lassen. |
Probe: Der Meßbolzen muß nach dem Loslassen durch die in der Einstellehre befindliche Feder nach oben gedrückt werden (Bild 12). |
28. Durch Links- oder Rechtsdrehen des Meßbolzens ist der Markenstrich am Meßbolzen (Bild 13) in die gleiche Höhe mit der am Gehäuse der Einstellehre befindlichen Marke zu bringen. Damit ist gleichzeitig die Einstellschraube in die richtige Höhe gedreht worden, die später zu einer einwandfreien Zündung der Mine erforderlich ist. |

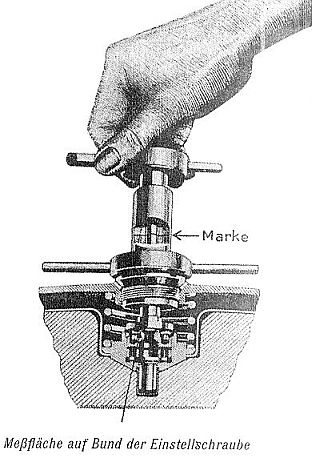

Bild 13 |
Einrichten der Einstellehre für T Mine |
Beim Einstellen ist streng darauf zu achten, daß der Meßbolzen fest nach unten gedrückt wird, damit die Meßfläche des Bolzens auf dem Bund der Einstellschraube aufliegt (Bild 13). |
29. Nach dem Einstellen wird der Meßbolzen losgelassen, der durch die in der Einstellehre befindliche Feder nach oben gedrückt wird, und die Einstellehre herausgeschraubt. |
30. Dann wird der in der Einstellschraube befindliche Gewindestift angezogen, der dann die Einstellschraube und den Gewindering gegen Verdrehen sichert (Bild 14). |

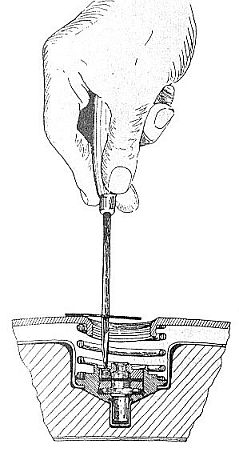

Bild 14 |
Festschrauben des Gewindestiftes der Einstellschraube |
Steht der Gewindestift über einer Bohrung des Gewinderinges, ist die Einstellschraube um 1/8 Umdrehung nach links zu drehen. |
