| Handbuch - Die Munition der deutschen Geschütze und Werfer |
|
Anlage 41 |
|
Munition der |
|
a) 10 cm le.F.H. 30 (t) |
| A. Geschosse und Zünder |
|
Geschosse |
Zünder |
Schußtafelmäß. |
|
| a) der 10 cm le.F.H. 30 (t) | |||
|

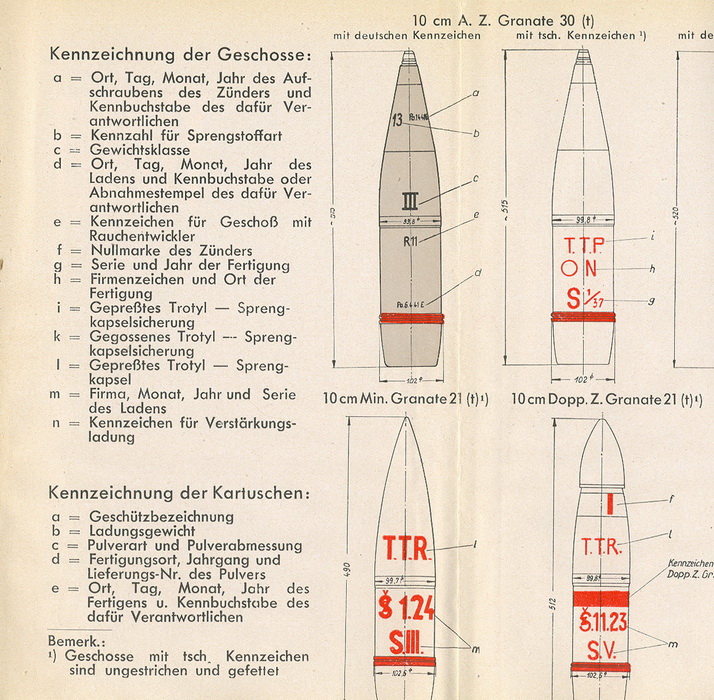

10 cm A.Z.Gr. 30 (t) |
A.Z. - CHZR (t) |
––– |
16,00 kg |
|
10 cm Dopp.Z.Gr. 30 (t) |
––– |
Dopp.Z. - VG - SKR |
16,00 kg |
|
Dopp.Z. - VG - CR |
|||
| b) der 10 cm le.F.H. 14/19 (t) | |||
|
10 cm A.Z.Gr. 30 (t) |
A.Z. - CHZR (t) |
––– |
16,00 kg |
|
|
A.Z. - SKHZR (t) |
|
|
|
10 cm Dopp.Z.Gr. 30 (t) |
––– |
Dopp.Z. - VG - SKR |
16,00 kg |
|
|
|
Dopp.Z. - VG - CR |
|
|
10 cm Min.Gr. 21 (t) |
Bd.Z. 21 (t) |
––– |
16,00 kg |
|
10 cm Dopp.Z.Gr. 21 (t) |
––– |
Dopp.Z. 21 (t) |
16,00 kg |
|
10 cm Dopp.Z.Gr. 15 (t) |
––– |
Dopp.Z. 15 (t) |
13,60 kg |
| B. Ladungsaufbauten |
|
|
Pulvergewicht |
Pulverbenennung |
| a) der 10 cm le.F.H. 30 (t) | ||
|
Teilkart. 2 |
303 g |
Ngl.Bl.P. – M 16/36 – (0,8/8) |
|
Teilkart. 3 |
79 g |
Ngl.Bl.P. – M 16/36 – (0,8/8) |
|
Teilkart. 4 |
92 g |
Ngl.Bl.P. – M 16/36 – (0,8/8) |
|
Teilkart. 5 |
146 g |
Ngl.Bl.P. – M 16/36 – (0,8/8) |
|
Teilkart. 6 |
114 g |
Ngl.Bl.P. – M 16/36 – (0,8/8) |
|
Teilkart. 7 |
155 g |
Ngl.Bl.P. – M 16/36 – (0,8/8) |
| b) der 10 cm le.F.H. 14/19 (t) | ||
|
Teilkart. 1 |
263 g |
Ngl.Bl.P. – M 16/36 – (0,8/8) |
|
Teilkart. 2 |
40 g |
Ngl.Bl.P. – M 16/36 – (0,8/8) |
|
Teilkart. 3 |
79 g |
Ngl.Bl.P. – M 16/36 – (0,8/8) |
|
Teilkart. 4 |
92 g |
Ngl.Bl.P. – M 16/36 – (0,8/8) |
|
Teilkart. 5 |
146 g |
Ngl.Bl.P. – M 16/36 – (0,8/8) |
|
Teilkart. 6 |
114 g |
Ngl.Bl.P. – M 16/36 – (0,8/8) |

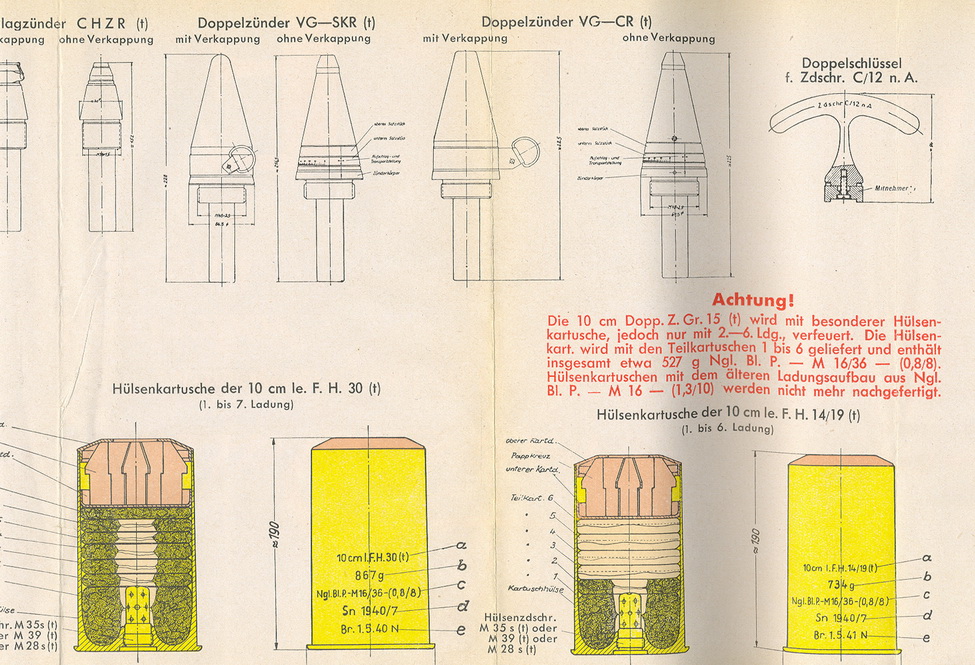

| Ladungsaufbau der Hülsenkart. für 10 cm Dopp.Z.Gr. 15 (t) | ||
|
Teilkart. 2 |
242 g |
Ngl.Bl.P. – M 16/36 – (0,8/8) |
|
Teilkart. 3 |
45 g |
Ngl.Bl.P. – M 16/36 – (0,8/8) |
|
Teilkart. 4 |
80 g |
Ngl.Bl.P. – M 16/36 – (0,8/8) |
|
Teilkart. 5 |
80 g |
Ngl.Bl.P. – M 16/36 – (0,8/8) |
|
Teilkart. 6 |
80 g |
Ngl.Bl.P. – M 16/36 – (0,8/8) |
|
|
 |
 |
|
|
|
|
