Handbuch - Die Munition der deutschen Geschütze und Werfer |
Anlage 38 |
Munition des |

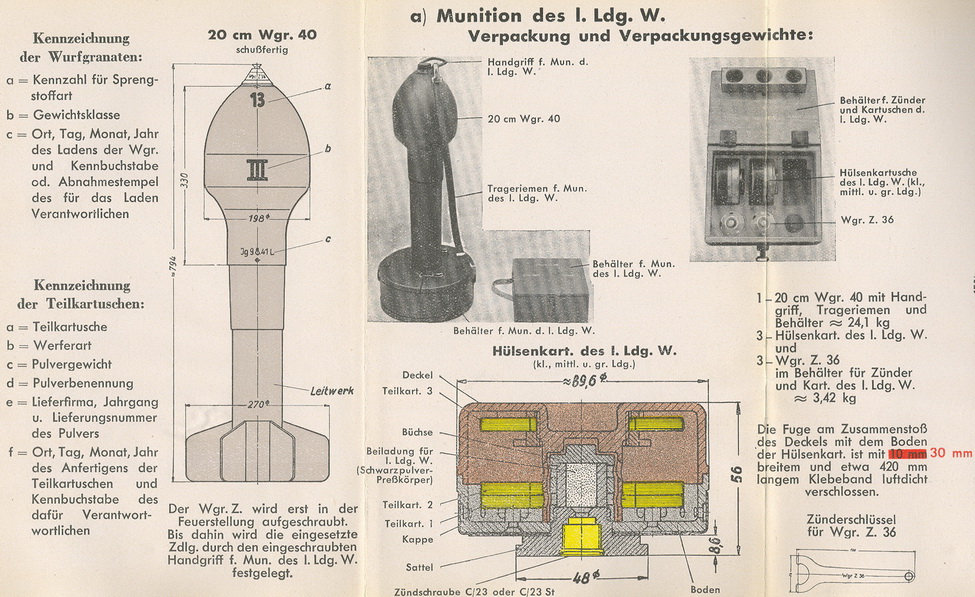

a) l. Ldg.W. |
A. Geschosse und Zünder |
Geschosse |
Zünder |
Schußtafelmäßiges |
a) l. Ldg.W. |
||
20 cm Wgr. 40 |
Wgr.Z. 36 |
21,27 kg |

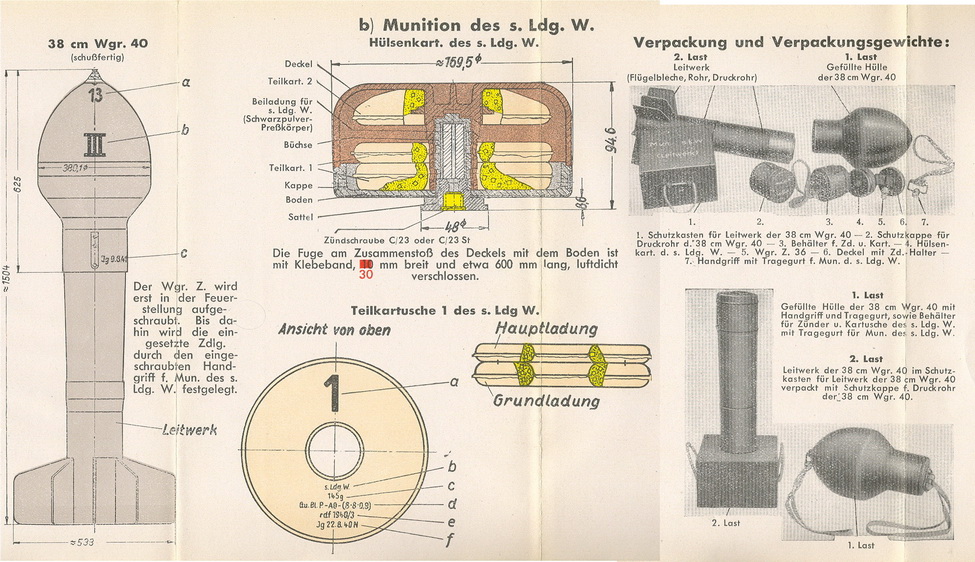

b) s. Ldg.W. |
||
38 cm Wgr. 40 |
Wgr.Z. 36 |
149,0 kg |
B. Ladungsaufbauten |
a) l. Ldg.W. |
kl. Ldg. |
= Teilkart. 1 |
mittl. Ldg. |
= Teilkart. 1 + Teilkart. 2 |
gr. Ldg. |
= Teilkart. 1 + Teilkart. 2 + Teilkart. 3 |
|
Pulvergewicht |
Pulverbenennung |
Teilkart. 1 |
12 g |
Ngl.Rg.P. – 12,5 – (0,4 · 72/36) |
Teilkart. 2 |
12 g |
Ngl.Rg.P. – 12,5 – (0,4 · 72/36) |
Teilkart. 3 |
12 g |
Ngl.Rg.P. – 12,5 – (0,4 · 72/36) |
b) s. Ldg.W. |
kl. Ldg. |
= Teilkart. 1 |
gr. Ldg. |
= Teilkart. 1 + Teilkart. 2 |
|
Pulvergewicht |
Pulverbenennung |
Teilkart. 1 |
200 g |
Gu.Bl.P. – AO – (4 · 4 · 0,6) |
|
(Grundladung) |
|
+ 145 g |
Gu.Bl.P. – AO – (8 · 8 · 0,9) |
|
|
|
(Hauptladung) |
Teilkart. 2 |
175 g |
Gu.Bl.P. – AO – (8 · 8 · 0,9) |
|
