| Handbuch - Die Munition der deutschen Geschütze und Werfer |
|
Anlage 24 |
|
Munition |
|
des 21 cm Mrs. 18 |

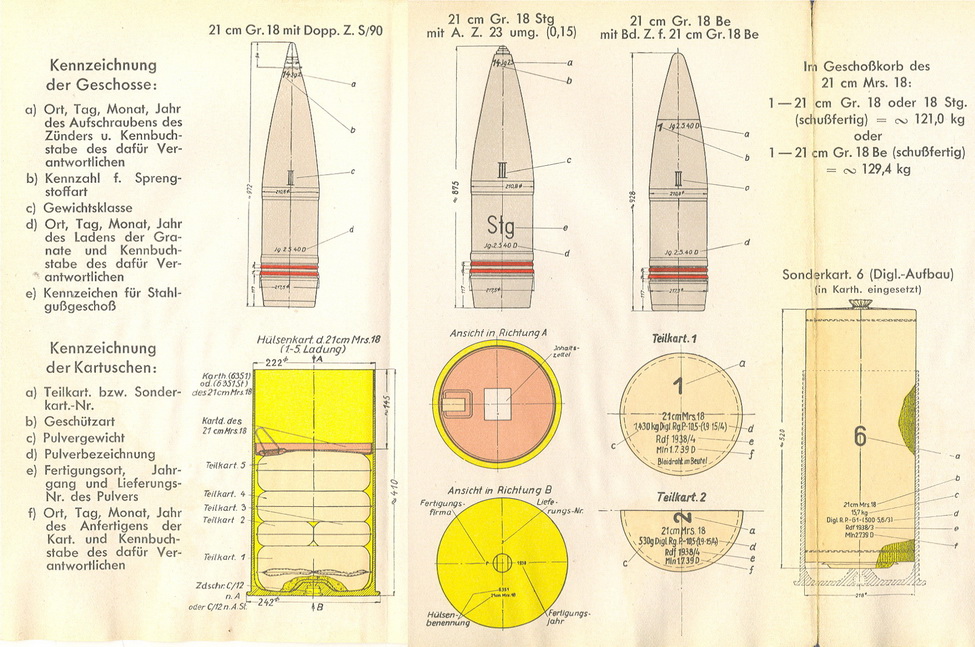

| A. Geschosse und Zünder |
| Geschosse | Zünder |
Schußtafelmäßiges Geschoß-Gewicht |
|
|
21 cm Gr. 18 |
A.Z. 23 umg. (0,15) oder |
Dopp.Z. S/90 |
113,0 kg |
|
|
A.Z. 23 umg. m. 2 V. |
|
|
|
21 cm Gr. 18 Stg |
A.Z. 23 umg. (0,15) oder |
Dopp.Z. S/90 |
113,0 kg |
|
|
A.Z. 23 umg. m. 2 V. |
|
|
|
21 cm Gr. 18 Be |
Bd.Z. f. 21 cm |
––– |
121,4 kg |
|
|
Gr. 18 Be |
|
|
| B. Treibladungen |
|
|
Pulvergewicht |
Pulverbezeichnung |
|
a) Gudol-Ladungsaufbau |
||
|
Teilkart. 1 |
50 g |
Nz.Man.N.P. (1,5 · 1,5) (Beiladung) |
|
+ 1,0 kg |
Gu.Bl.P. – AO – (4 · 4 · 0,6) (Grundladung) |
|
|
|
+ 1,620 kg |
Gu.Rg.P. – A 1,2 – (1,8 · 15/4) |
|
Teilkart. 2 |
620 g |
Gu.Rg.P. – A 1,2 – (1,8 · 15/4) |
|
Teilkart. 3 |
740 g |
Gu.Rg.P. – A 1,2 – (1,8 · 15/4) |
|
Teilkart. 4 |
1,590 kg |
Gu.Rg.P. – A 1,2 – (1,8 · 15/4) |
|
Teilkart. 5 |
2,210 kg |
Gu.Rg.P. – A 1,2 – (1,8 · 15/4) |
|
b) Diglykol-Ladungsaufbau |
||
|
Teilkart. 1 |
50 g |
Nz.Man.N.P. (1,5 · 1,5) (Beiladung) |
|
+ 1,0 kg |
Digl.Bl.P. – 10,5 – (3,3 · 0,8) (Grundladung) |
|
|
+ 1,430 kg |
Digl.Rg.P. – 10,5 – (1,9 · 15/4) |
|
|
|
+ 80 g |
Bleidraht |
|
Teilkart. 2 |
530 g |
Digl.Rg.P. – 10,5 – (1,9 · 15/4) |
|
Teilkart. 3 |
710 g |
Digl.Rg.P. – 10,5 – (1,9 · 15/4) |
|
Teilkart. 4 |
1,490 kg |
Digl.Rg.P. – 10,5 – (1,9 · 15/4) |
|
Teilkart. 5 |
2,140 kg |
Digl.Rg.P. – 10,5 – (1,9 · 15/4) |
|
Sonderkart. 6 |
100 g |
Nz.Man.N.P. (1,5 · 1,5) (Beiladung) |
|
|
+ etwa 15,7 kg |
Digl.R.P. – G 1 – (500 · 5,6/3) |
|
c) Ngl.-Ladungsaufbau (Ersatzladungsaufbau) |
||
|
Teilkart. 1 |
50 g |
Nz.Man.N.P. (1,5 · 1,5) (Beiladung) |
|
+ 895 g |
Ngl.Bl.P. – 12,5 – (4 · 4 · 1) (Grundladung) |
|
|
+ 1,250 kg |
Ngl.Rg.P. – 11,5 – (2,4 · 15/4) |
|
|
|
+ 80 g |
Bleidraht |
|
Teilkart. 2 |
500 g |
Ngl.Rg.P. – 11,5 – (2,4 · 15/4) |
|
Teilkart. 3 |
650 g |
Ngl.Rg.P. – 11,5 – (2,4 · 15/4) |
|
Teilkart. 4 |
1,380 kg |
Ngl.Rg.P. – 11,5 – (2,4 · 15/4) |
|
Teilkart. 5 |
2,020 kg |
Ngl.Rg.P. – 11,5 – (2,4 · 15/4) |
|
Sonderkart. 6 |
100 g |
Nz.Man.N.P. (1,5 · 1,5) (Beiladung) |
|
|
+ etwa 13,95 kg |
Ngl.R.P. – 8,2 – (360 · 6,5/3) |
|
|
|
|
|
|
