| Handbuch - Die Munition der deutschen Geschütze und Werfer |
|
Anlage 14 |
|
Munition |
|
der lg. 10 cm K. T. |

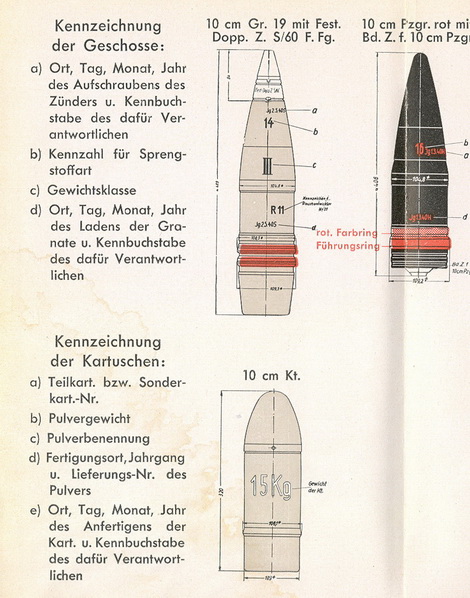

| A. Geschosse und Zünder |
|
Geschosse |
Zünder |
Schußtafelmäßiges |
|
|
10 cm Gr. 19 |
Fest. Dopp.Z. |
––– |
15,14 kg |
|
|
S/60 F. Fg. |
|
|
|
10 cm Pzgr. rot |
––– |
Bd.Z. f. 10 cm |
Gewicht |
|
|
|
Pzgr. |
15,60 kg |
|
10 cm Kt. |
––– |
––– |
Gewicht |
|
|
|
|
15,00 kg |
| B. Treibladungen |
|
kl. Ldg. = Grundldg. + Teilkart. 1 |
|
mittl. Ldg. = Grundldg. + Teilkart. 1 + Teilkart. 2 |
|
gr. Ldg. = Sonderkart. 3 |
|
Pulver- gewicht |
Pulverbenennung | |
|

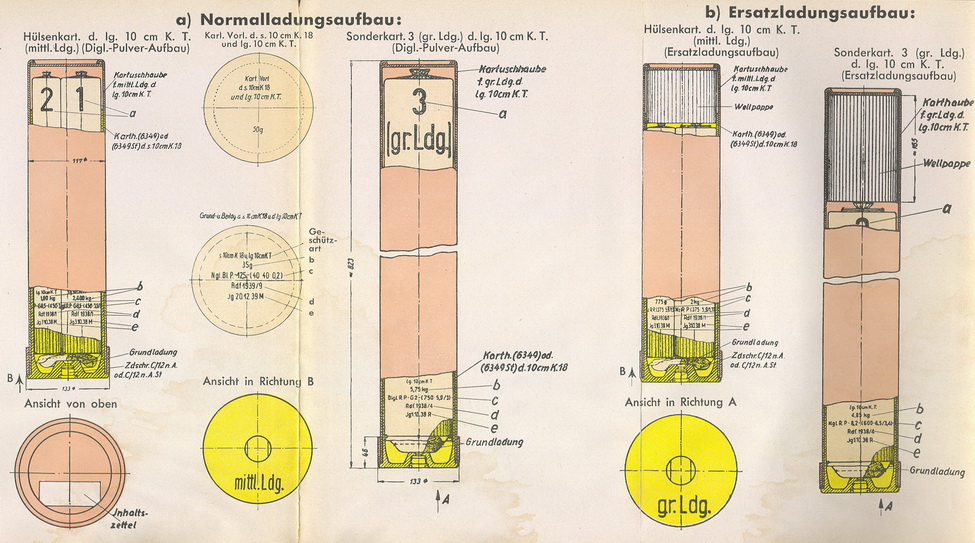

a) Normalladungsaufbau |
||
|
Grundldg. |
40 g |
Nz.Man.N.P. (1,5 · 1,5) |
|
|
(Beiladung) |
|
|
|
+ 35 g |
Ngl.Bl.P. – 12,5 – (40 · 40 · 0,2) |
|
Teilkart. 1 |
etwa 2,4 kg |
Digl.R.P. – G 0,5 – (450 · 3,1/1,5) |
|
Teilkart. 2 |
etwa 1,0 kg |
Digl.R.P. – G 0,5 – (450 · 3,1/1,5) |
|
Sonderkart. 3 |
etwa 5,750 kg |
Digl.R.P. – G 2 – (750 · 5,9/3) |
|
(gr. Ldg.) |
+ 40 g |
Nz.Man.N.P. (1,5 · 1,5) (Beildg.) |
|
+ 35 g |
Ngl.Bl.P. – 12,5 – (40 · 40 · 0,2) |
|
|
|
|
(Grundldg.) |
|
b) Ersatzladungsaufbau |
||
|
Grundladung |
40 g |
Nz.Man.N.P. (1,5 · 1,5) |
|
(Beiladung) |
||
|
|
+ 35 g |
Ngl.Bl.P. – 12,5 – (40 · 40 · 0,2) |
|
Teilkart. 1 |
etwa 2,0 kg |
Nz.R.P. (375 · 5,9/1,3) |
|
Teilkart. 2 |
etwa 775 g |
Nz.R.P. (375 · 5,9/1,3) |
|
Sonderkart 3. |
etwa 4,850 kg |
Ngl.R.P. – 8,2 – (600 · 6,5/1,3) |
|
(gr. Ldg.) |
+ 40 g |
Nz.Man.N.P. (1,5 · 1,5) (Beildg.) |
|
+ 35 g |
Ngl.Bl.P. – 12,5 – (40 · 40 · 0,2) |
|
|
|
|
(Grundldg.) |
|
|
 |
|
|
|
|
