| Handbuch - Die Munition der deutschen Geschütze und Werfer |
|
Anlage 12 |
|
Munition der |
|
10 cm K 17 und |

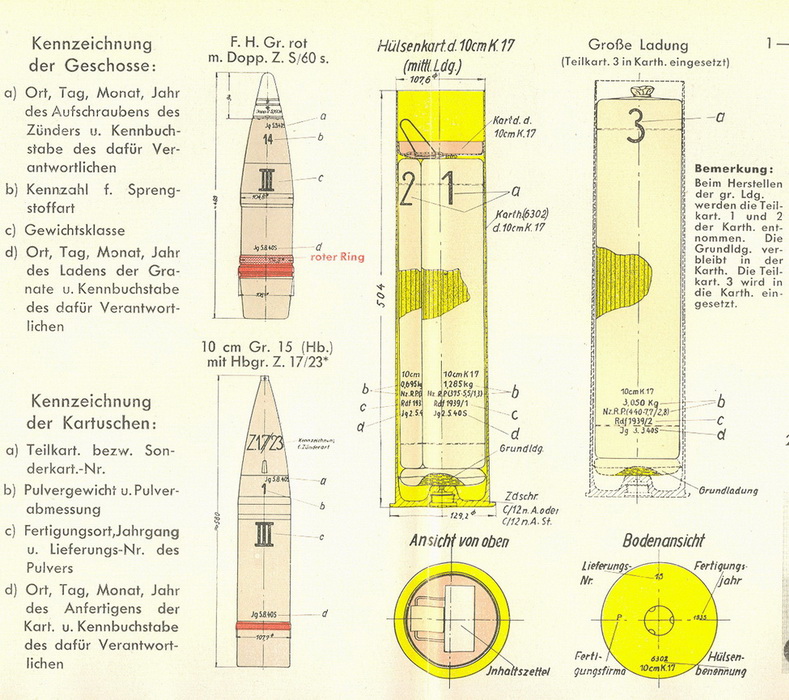

| A. Geschosse und Zünder |
|
Geschoß |
Zünder |
|
Schußtafelmäßiges |
|
F.H.Gr. rot |
A.Z. 23 v. (0,25) |
Dopp.Z. S/60 s |
15,0 kg |
|
oder |
|||
|
|
A.Z. 23 v. (0,15) |
|
|
|
10 cm Gr. 15 |
Hbgr.Z. 17/23* |
Dopp.Z. 16 m.K. |
18,5 kg |
|
(Hb.) |
oder Hbgr.Z. |
oder |
|
|
|
17/23 umg. |
Dopp.Z. 16 n.F. |
|
|
10 cm Pzgr.1) |
Bd.Z. für 10 cm |
––– |
14,0 kg |
|
|
Pzgr. oder Pzgr.* |
|
(Geschoßgewicht) |
| B. Treibladungen |
| kl. Ladung = Grundldg. + Teilkart. 1 |
| mittl. Ldg. (Hülsenkart.) = Grundldg. + Teilkart. 1 + Teilkart. 2 |
| gr. Ldg. = Grundldg. + Teilkart. 3 |
|
|
Pulvergewicht |
Pulverbenennung |
|
Grundladg. |
80 g |
Ngl.Bl.P. – 12,5 – (40 · 40 · 0,2) |
|
Teilkart. 1 |
etwa 1,270 kg |
Nz.R.P. (375 · 5,5/1,3) |
|
Teilkart. 2 |
etwa 690 g |
Nz.R.P. (375 · 5,5/1,3) |
|
Teilkart. 3 |
etwa 3,050 kg |
Nz.R.P. (375 · 7,7/2,8) |

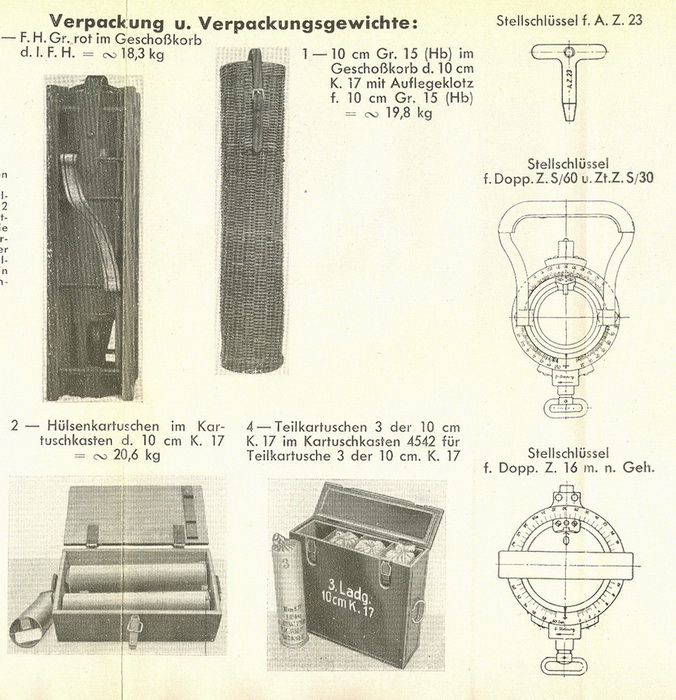

| Bemerkung: 1) Geschoß- und Verpackungsbild siehe Anlage 11. |
|
|
|
|
|
|
