| Handbuch - Die Munition der deutschen Geschütze und Werfer |
|
Anlage 10 |
|
Munition |
|
der le.F.H. 16 |

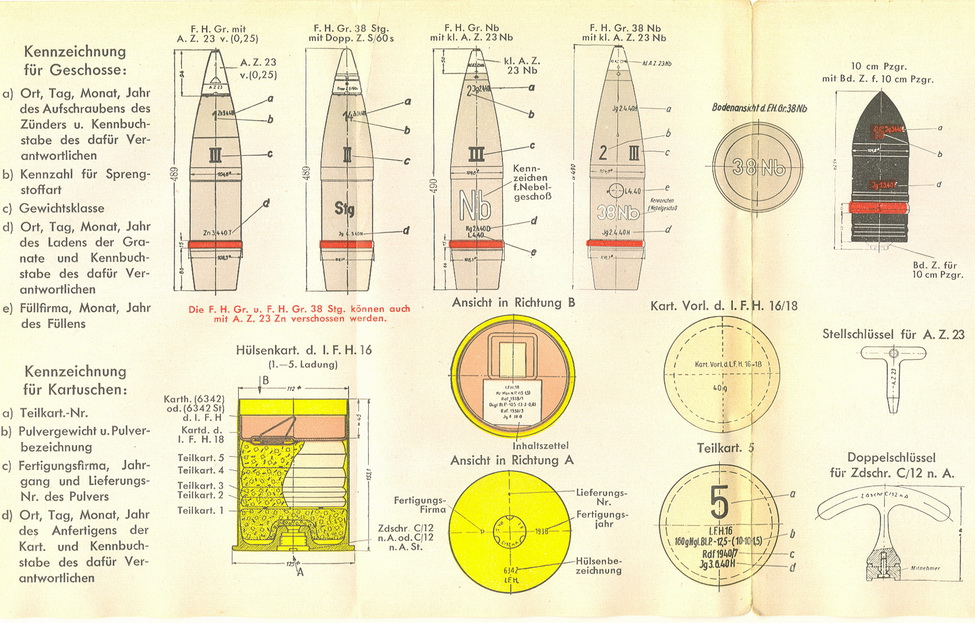

| A. Geschosse und Zünder |
|
Geschosse |
Zünder |
Schußtafel- |
|
|
F.H.Gr.1) |
A.Z. 23 v. (0,25) |
Dopp.Z. S/60 s. |
|
|
oder |
oder Dopp.Z. | 14,81 kg | |
|
|
A.Z. 23 v. (0,15) |
S/60 Fl* |
|
|
F.H.Gr. 38 Stg. |
" |
" |
14,81 kg |
|
F.H.Gr. 38 Nb. |
kl.A.Z. 23 Nb. oder |
---- |
14,71 kg |
|
F.H.Gr. Nb. |
kl.A.Z. 23 Nb. |
14,00 kg | |
|
|
(Preßstoff) |
|
|
|
10 cm Pzgr. |
Bd.Z. für 10 cm Pzgr. |
---- |
14,00 kg |
|
|
oder Pzgr.* |
|
(Geschoßgew.) |
|
Bemerkung: |
1) Bei Verwendung der Messingzünder A.Z. 23 (0,25) und Dopp.Z. S/60 sind die schußtafelm. Geschoßgewichte 15,6 kg bzw. 15,35 kg. |
| B. Treiladungen |
|
Ladungsaufbau: |
|
|
Pulver- |
Pulverbenennung |
|
Teilkart. 1 |
50 g |
Ngl.Bl.P. – 12,5 – (4 · 4 · 1) |
|
|
180 g |
Ngl.Bl.P. – 12,5 – (10 · 10 · 1,5) |
|
Teilkart. 2 |
60 g |
Ngl.Bl.P. – 12,5 – (10 · 10 · 1,5) |
|
Teilkart. 3 |
60 g |
Ngl.Bl.P. – 12,5 – (10 · 10 · 1,5) |
|
Teilkart. 4 |
105 g |
Ngl.Bl.P. – 12,5 – (10 · 10 · 1,5) |
|
Teilkart. 5 |
160 g |
Ngl.Bl.P. – 12,5 – (10 · 10 · 1,5) |
|
|
|
|
|
|
