| Handbuch - Die Munition der deutschen Geschütze und Werfer |
|
Anlage 9a |
|
Munition der |
|
10,5 cm Geb.H. 40 |

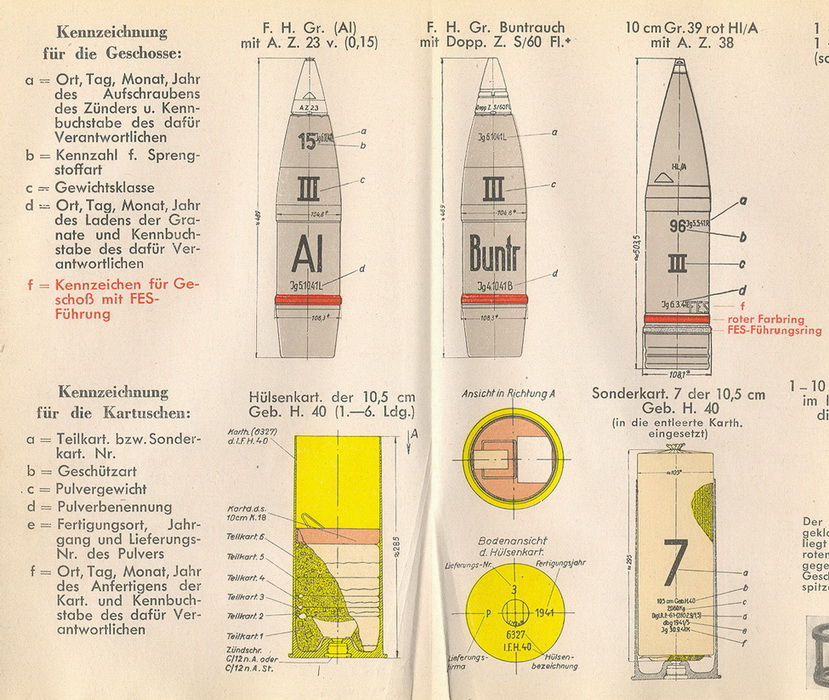

| A. Geschosse und Zünder |
|
Geschosse |
Zünder |
Schußtafelmäßiges |
|
|
F.H.Gr. (Al) |
A.Z. 23/42 |
Dopp.Z. S/60 Fl.* |
14,81 kg |
|
F.H.Gr. Buntr. |
––– |
Dopp.Z. S/60 Fl.* |
14,81 kg |
|
10 cm Gr. 39 rot |
A.Z. 38 |
––– |
11,76 kg |
|
Hl/A oder 39 rot |
|
|
|
|
Hl/B |
|
|
|
| B. Ladungsaufbau1)2) |
|
|
Pulvergewicht |
Pulverbenennung |
|
Teilkart. 1 |
20 g |
Nz.Man.N.P. (1,5 · 1,5) |
|
+ 250 g |
Digl.Bl.P. – 10,5 – (10 · 10 · 0,2) |
|
|
|
+ 10 g |
K2SO4 |
|
Teilkart. 2 |
40 g |
Digl.Bl.P. – 10,5 – (10 · 10 · 0,2) |
|
Teilkart. 3 |
63 g |
Gu.Bl.P. – AO – (4 · 4 · 0,6) |
|
Teilkart. 4 |
103 g |
Gu.Bl.P. – AO – (4 · 4 · 0,6) |
|
Teilkart. 5 |
153 g |
Gu.Bl.P. – AO – (4 · 4 · 0,6) |
|
Teilkart. 6 |
290 g |
Gu.Bl.P. – AO – (4 · 4 · 0,6) |
|
Sonderkart. 7 der 10,5 cm Geb.H. 40 |
||
|
Sonderkart. 7 |
20 g |
Nz.Man.N.P. (1,5 · 1,5) |
|
|
+ 2,100 kg |
Digl.R.P. – G 0,5 – (280 · 2,9/1,5) |
| 1) |
Die 10 cm Gr. 39 rot Hl/A oder Hl/B oder Hl/C darf nicht mit der 6. Ldg. verschossen werden. |
| 2) | Ladungsaufbauten älterer Fertigung scheiden nach Aufbrauch aus. |
|
|
|
|
|
|
