| Handbuch - Die Munition der deutschen Geschütze und Werfer |
|
Anlage 7 |
|
Munition |
|
der F.K. 16 n.A. |

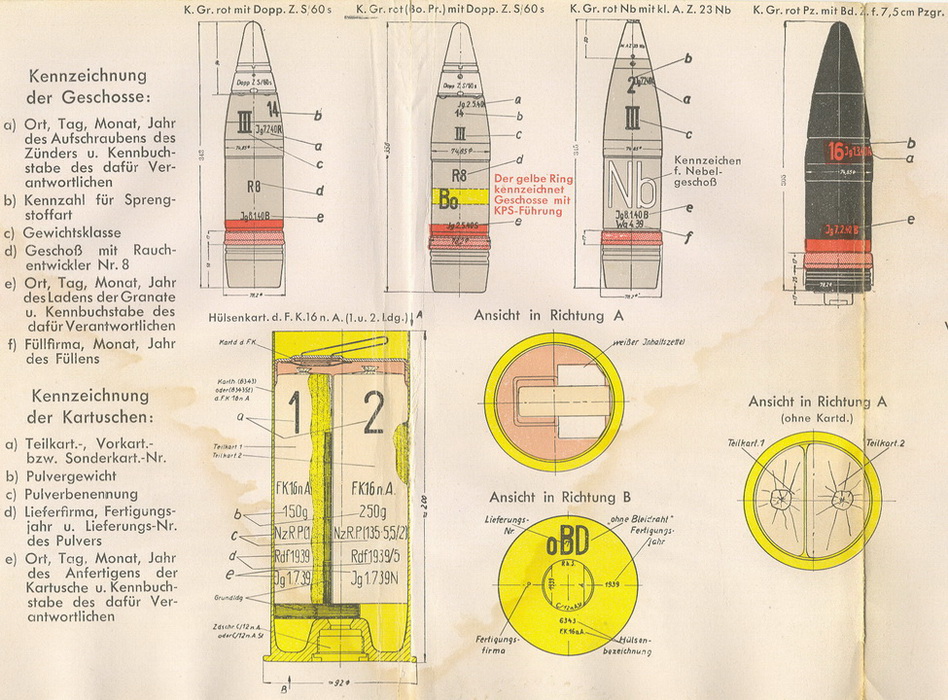

| A. Geschosse und Zünder |
|
Geschosse |
Zünder |
Schußtafelmäßiges Geschoßgewicht |
|
|
K.Gr. rot |
|
Dopp.Z. S/60 s. |
5,83 kg |
|
K.Gr. rot (Bo.Pr.) |
|
Dopp.Z. S/60 s. |
5,83 kg |
|
K.Gr. rot Nb. |
kl.A.Z. 34 Nb. |
---- |
6,2 kg |
|
K.Gr. rot Pz. |
Bd.Z. f. 7,5 cm Pzgr. o. Pzgr.* |
---- |
Geschoßgewicht |
| Bemerkung: |
Bei Verwendung des Messingzünder A.Z. 23 (0,15) und Dopp.Z. S/60 sind die schußtafelm. Geschoßgew. 6,62 kg bzw. 6,37 kg. |
| B. Treibladungen |
|
Ladungsgaufbau |
| 1. Ldg | = | Teilkart. 1 | |
| 2. Ldg. | = | Teilkart. 1 + Teilkart. 2 | |
| 3. Ldg. | = | Teilkart. 1 + Teilkart. 2 + Vorkart. 3 | |
|
4. Ldg. |
= |

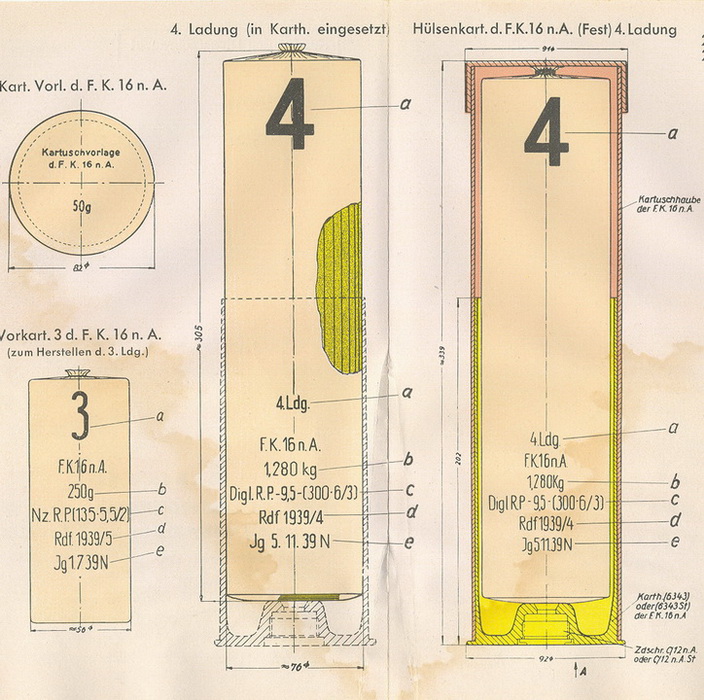

4. Ladung (in Karth. eingesetzt) |
|
|
Pulver- |
Pulverbenennung |
|
Teilkart. 1 |
86 g |
Ngl.Pl.P. (50 · 0,2) (Grundldg.) |
|
Teilkart. 2 |
etwa 250 g |
Nz.R.P. (135 · 5,5/2) |
|
Vorkart. 3 |
etwa 250 g |
Nz.R.P. (135 · 5,5/2) |
|
4. Ladung |
5 g |
Ngl.Pl.P. (50 · 0,2) (Grundldg.) |
|
|
 |
|
|
|
|
