| Kennblätter fremden Geräts; Heft 9 - Nahkampf-, Spreng- und Zündmittel, Tarnmittel |
|
D 50/9 |
| Kennblätter fremden Geräts |
|
England |
| dtsch K Nr: | ||
|
engl Ben: |
mine anti tank Mark II | 402 14 (e) |
|
Abk: |
mine AT Mk II | |
|
dtsch Ben: |
Panzerabwehrmine 402 (e) | |
wo nötig erläutern mit: |
– engl Mk II – | |
|
Abk: |
Pz Mi 402 (e) |
|
|
| Zweck | Abmessungen |
|
Sperre gegen feindl. Panzerkampf- |
Ø 180 mm |
|
wagen |
Höhe 82,5 mm |
| Bauart | Werkstoff |
|
Mark II |
Stahlblech |
| Kennzeichen | Sprengstoff |
|
flacher, runder Stahlbehälter mit be- |
Baratol 10/90 |
|
weglichem, durch Blattfeder gehalte- |
Menge etwa 1,8 kg |
|
nem, leichtgewölbter Haubendeckel |
|
|
Farbe: |
Zünder |
|
feldgrau mit rotem Ring |
1 Druckzünder (Federzünder) in der |
|
Kennzeichen am Boden s. Bild 2 |
Mitte der Mine |
| Gewicht | Sicherung |
|
Mine Gesamtgewicht etwa 3,76 kg |
4 seitlich eingeschraubte Sicherungs- |
|
Sprengladung etwa 1,8 kg |
stifte |
| Beschreibung |
|

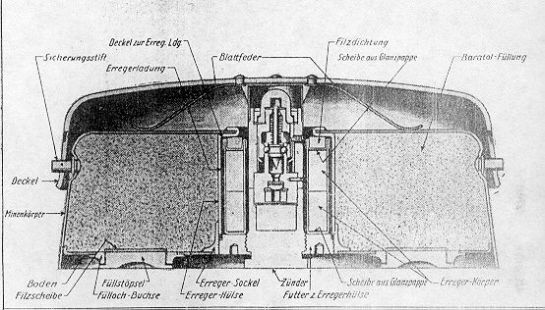

Einzelheiten gehen aus Bild 1 und 2 hervor |
| Aufnehmen der Mine |
|
Scharfe Minen können, soweit sie nicht unter Beschuß gelegen haben oder überfah-ren wurden, gefahrlos wieder aufgenommen werden. Minen vorsichtig freilegen, um-drehen und Zünder herausschrauben, ohne dabei Deckel auf den Druckdeckel auszu-üben. Läßt sich der Zünder nicht ohne Gewalt herausschrauben, ist die Mine zu sprengen. Minen ohne Zünder sind ungefährlich. |
|
|
| Vorsichtsmaßnahmen |
|
Vor Einsetzen des Zünder ist derselbe auf einwandfreie Beschaffenheit zu prüfen. Nicht einwandfreie Zünder sind zu verwerfen. Der Zünder mit Sprengkapsel darf aus Sicherheitsgründen erst an der Verlegungsstelle eingeschraubt werden. |
| Verpackung und Verladung |
|
Kisten zu 8 Minen |
|
l.Lkw. (1 1/2 t): 42 Kisten = 336 Minen |
|
m.Lkw. (3 t) : 77 Kisten = 616 Minen |
|
|
