| Kennblätter fremden Geräts; Heft 9 - Nahkampf-, Spreng- und Zündmittel, Tarnmittel |
|
D 50/9 |
| Kennblätter fremden Geräts |
|
England |
| dtsch K Nr: | ||
|
engl Ben: |

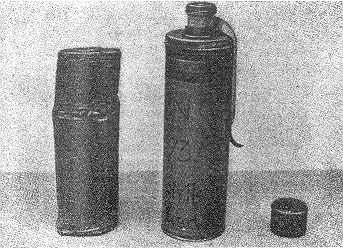

A.T. Grenade No. 73 Mk I | 340 14 (e) |
|
Abk: |
(Blatt a) |
|
|
dtsch Ben: |
Handgranate 340 (e) | |
wo nötig erläutern mit: |
– engl AT 73, Mk 1 – | |
|
Abk: |
Hdgr 340 (e) |
|
|
| Zweck | Werkstoff |
|
Panzerabwehr-Handgranate |
Weißblech |
| Wirkung | |
| Bauart |
Große Wirkung auf Gleisketten. Die |
|
Aufschlagzündung |
Hdgr 340 (e) darf nur aus Deckung |
|
geworfen werden |
|
| Kennzeichen (Farbe, Form und Beschrif- | |
|
tung) |
Füllung |
|
gelbgrauer zylindrischer Topf mit aufge- |
Gelantine-Dynamit (1,5 kg) |
|
schraubtem Zylinder. Schwarze |
|
|
Beschriftung: |
Zünder |
|
N.G. |
Fest eingebauter Handgranatenzün- |
|
73 A.T. |
der 707 (e) (Aufschlagzünder) |
|
Mk 1 |
|
| Gewicht | Brenndauer |
|
Füllung: 1500 g |
hochempfindlicher Aufschlagzünder |
|
Zünder: 285 g |
Sicherung |
|
Gesamt: 1985 g |
Flugbandsicherung |
| Verpackung | |
| Abmessungen |
10 Hgr mit fest eingebauten Zündern |
|
etwa 250 mm lg |
707 (e) und 10 Sprengkapseln 246 (e) |
|
etwa 80 mm Ø |
im Handgranatenkasten 906 (e). |
|
|
