Sperre gegen feindliche Panzer-

Pikrinsäure, gegossen (3 kg)

kampfwagen

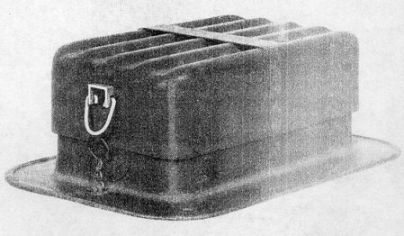

Viereckiger Kasten mit übergestülptem

Deckel

2 Scherstiftzünder aus Stahl oder

Leichtmetall. Abscherdruck je Zünder

AEM (auf Sprengstoffbehälter auf

360 kg

gemalt) zwei Zünder

Sicherungsschiene

Mine ohne Deckel: 5,4 kg

(2 mm starkes Leichtmetall

Mine mit Deckel: 7,0 kg

in U-Profil)

Sprengladung: 3,0 kg

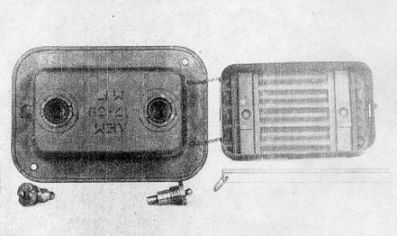

Die Grundplatte ist mit dem vier

320 x 220 x 120

eckigen Behälter durch Umbördelung

verbunden. Der übergreifende Druck-

deckel ist an dem Sprengstoffbehälter

Stahl

durch 2 Ketten befestigt.

Vor dem Aufnehmen ist die Mine durch Wiedereinführung einer Sicherungsschiene (bei etwas angehobenem Deckel) zu sichern. Die Sicherungsschiene ist so zu befes-tigen, daß sie nicht herausrutschen kann.

Falls keine Sicherungsschiene vorhanden, muß der Deckel abgehoben und beide Zün-der mit der Hand herausgeschraubt werden (Rechtsgewinde). Starker Druck auf die Zünder ist zu vermeiden. Festsitzende Zünder dürfen mit Werkzeug (Zange) nicht am Schlagbolzenkopf angefaßt werden, da sonst durch Abdrehen des Scherstiftes die Gefahr der Zündung der Mine besteht. Gesichert oder mit ausgebauten Zündern kann die Mine gefahrlos transportiert werden.

Es kann möglich sein, daß Minen in irgendeiner Form gegen Aufnehmen gesichert sind. Sind Anzeichen dafür erkennbar (Draht, besonders eingebaute Minen, insbeson-dere Vorrichtungen, die auf Nebenzünder schließen lassen usw.), so wird die Mine vorsichtig freigelegt, unter den Deckelrand der Mine ein Draht oder eine Leine ge-schlungen und die Mine dann aus einer Deckung aus dem Boden herausgezogen.
