D 50/8b; Kennblätter fremden Geräts, Heft 8b, Munition über 3,7 cm: Munition der 20,3 cm Haubitze 503 (r) und 503/2 (r)

Kennblätter fremden Geräts; Heft 8b - Munition über 3,7 cm

D 50/8b

Kennblätter fremden Geräts

Rußland

dtsch Kennummer:

Munition der 20,3 cm Haubitze 503 (r) und 503/2 (r)	503 13 (r)
(L/22 und L/25)¹⁾ - russ 31 -	Blatt f

Erläuterungen des Ladungsaufbaues

volle veränderliche Ladung
Benennung der Ladung	Zusammensetzung der Ladung	Pulver- art	Benennung der Ladung	Zusammensetzung der Ladung	Pulver- art
volle	Grundkart. + 6 Teilkart. gleichen Gewichts	15/7	volle	Grundkart. + 6 Teilkart. gleichen Gewichts	15/7 oder 17/7
erste	Grundkart. + 5 Teilkart. gleichen Gewichts	15/7	erste	Grundkart. + 5 Teilkart. gleichen Gewichts	15/7 oder 17/7
Ladung A¹⁾	Grundkart. + 4 Teilkart. gleichen Gewichts	15/7	zweite	Grundkart. + 4 Teilkart. gleichen Gewichts	15/7 oder 17/7
----	----	----	dritte	Grundkart. + 3 Teilkart. gleichen Gewichts	15/7 oder 17/7
----	----	----	vierte	Grundkart. + 2 Teilkart. gleichen Gewichts	15/7 oder 17/7
zweite	Grundkart. + 1 Teilkart. gleichen Gewichts	15/7	fünfte	Grundkart. + 1 Teilkart. gleichen Gewichts	15/7 oder 17/7
dritte	Grundkartusche	15/7	sechste	Grundkartusche	15/7 oder 17/7
verminderte veränderliche Ladung
vierte	Grundkart. verm. La- dung + 4 Teilkart. ungleichen Gewichts	4/1	siebente	Grundkart. verm. La- dung + 4 Teilkart. ungleichen Gewichts	4/1
fünfte	Grundkart. verm. La- dung + 3 Teilkart. ungleichen Gewichts	4/1	achte	Grundkart. verm. La- dung + 3 Teilkart. ungleichen Gewichts	4/1
sechste	Grundkart. verm. La- dung + 2 Teilkart. ungleichen Gewichts	4/1	neunte	Grundkart. verm. La- dung + 2 Teilkart. ungleichen Gewichts	4/1
siebente	Grundkart. verm. La- dung + 1 Teilkart. ungleichen Gewichts	4/1	zehnte	Grundkart. verm. La- dung + 1 Teilkart. ungleichen Gewichts	4/1
achte	Grundkart. verm. La- dung	4/1	elfte	Grundkart. verm. La- dung	4/1

¹⁾ für die engl. Granaten

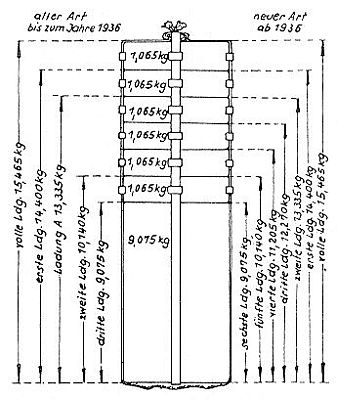

Bildliche Erläuterung des Ladungsaufbaues der vollen veränderlichen Ladung 503/1 (r) mit den Teilladungsgwichten aus Pulver 15/7

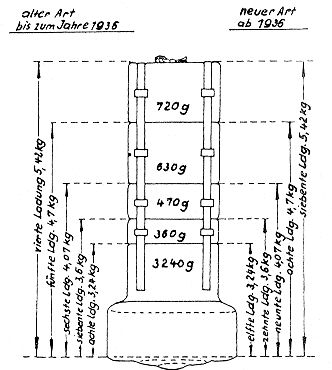

Bildliche Erläuterung des Ladungsaufbaues der verminderten veränderlichen Ladung 503/2 (r) mit den Teilladungsgwichten aus Pulver 4/1
