| Kennblätter fremden Geräts; Heft 8b - Munition über 3,7 cm |
|
D 50/8b |
| Kennblätter fremden Geräts |
| Frankreich |
|
dtsch Kennummer: |
|
Munition für die 19,4 cm K. 485 (f) - frz GPF - |
485 13 (f) |
|
A. Geschosse und Zünder |
|
dtsch Ben: |
||
|
19,4 cm St Gr 485 (f)1) |
19,4 cm Stg Gr 488 (f)2) |
|
wo nötig erläutern mit: |
||
|
– frz 21 AGP – |
– frz 21 FAGP – |
|
|
|
|
|
| dtsch K Nr: | ||
|
485 72 (f) |
488 72 (f) |
|
Geschosse |
Zünder |
K.Bl.Nr. |
|
|
A Z |
Dopp Z |
||
|
19,4 cm St Gr 485 (f) |
240 (f) lg.V. m. F. |
---- |
240 73 (f) |
|
240 (f) kz.V. m. F. |
---- | 240 73 (f) | |
|
243 (f) o.V. m. F. |
---- | 239 73 (f) | |
|
269 (f) o.V. m. Stö. |
---- | 261 73 (f) | |
|
271 (f) kz.V. m. Stö. |
---- | 261 73 (f) | |
|
273 (f) lg.V. m. Stö. |
---- | 261 73 (f) | |
|
|
---- |
461 (f) |
461 73 (f) |
|

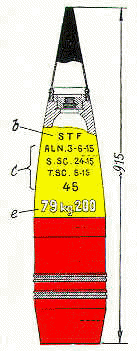

Kennzeichnung der Geschosse: |
| b | = | Art der Sprengladung |
| c | = | Anfertigung u. Labor. d. Sprengladung |
| e | = | Geschoßgewicht |
| f | = | franz. Bezeichnung f. Stahlguß |
|
B. Treibladungen |
| gr. Ldg. = Vorkartusche | |
|
+ Hauptkartusche |
|
| kl. Ldg. = Vorkartusche | |
|
+ Ldg. 1 der Hauptkartusche |
|
| Vorkart. 485 (f) BM 9 | Hauptkart. 485 (f) BM 9 |
|
|
|
| dtsch K Nr: | |
|
485 74 (f) 31 |
485 74 (f) 11 |
|
C. Geschützzündung |
|
Zündhülse 504 (f) – frz 17 – |
|
|
|
| Anmerk.: | 1) |
Dieses Geschoß kann auch ganz gelb gestrichen sein; es ist dann mit reinem Sprengstoff gefüllt. |
| 2) |
Die 19,4 cm Stg Gr 488 (f) ist nur noch in ganz geringen Mengen vorhan-den. Sie ist in die "Vorläufige Schußtafel" – H.Dv. 119/617 – nicht mehr aufgenommen. |
|
|
