| Kennblätter fremden Geräts; Heft 8a - Munition bis 3,6 cm |
|
D 50/8a |
| Kennblätter fremden Geräts |
|
Rußland |
| dtsch K Nr: | ||
|
russ. Ben: |
БПГ | 172 13 (r) |
|
Abk: |
||
|
dtsch Ben: |
Gewehr-Panzergranate 172 (r) | |
wo nötig erläutern mit: |
||
|
Abk: |
G Pzgr 172 (r) |
|
|
|

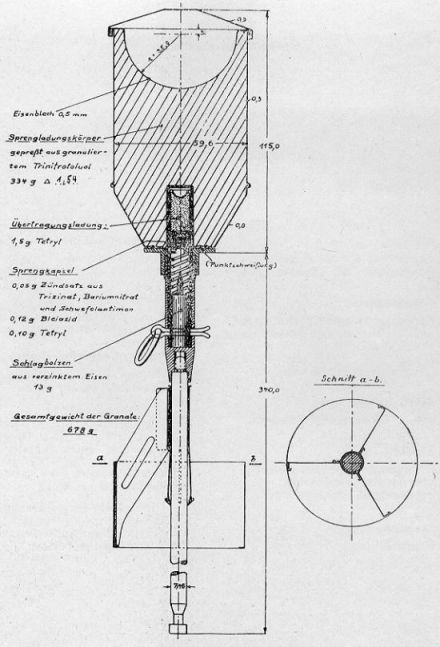

Aufbau: |
Kennzeichnung: |
| Gesamtgewicht der Granate = 680 g | Grüner Anstrich |
| Gesamtlänge der Granate = 455 mm | teilweise auch grauer Anstrich |
| Granatkörper: | Verwendungszweck: |
| Gepreßter Eiseblechzylinder mit Versteif- | Zur Bekämpfung von gepanzerten Zielen |
| ungsrippen und Sprengladung in Hohlla- | auf Entfernungn von 50 - 75 m |
| dungsform | |
| Länge = 115 mm | Panzerdurchschlagsleistung: |
| Durchmesser = 60 mm | 30 mm Pz. Platte von 120 kg/mm² Festig- |
| keit bei 60° Plattenneigung | |
| Sprengladung: | |
| 334 g Trinitrotoluol (gepreßt) | Die Gewehr-Panzergranate wird aus dem |
| normalen russ Gewehr Kaliber 7,62 mm | |
| unter Verwendung einer Sonderkartusche | |
| Zünder: | (7,62 mm Kartusche 261/14 (r) für G.Pzgr. |
| Bodenzünder (Trägheitsprinzip) mit Vor- | 172 (r)) und einer Zusatzzieleinrichtung |
| steckersicherung. | verschossen. |
| Sprengkapsel und Zündladung | |
| Die Gewehr-Panzergranate ist in verschie- | |
| denen Ausführungen vorhanden, die in | |
| Stabilisierung: | ihren Ausmaßen geringe Abweichungen |
|
Ringstabilisator |
aufweisen. |
|
|
|
|
