| Kennblätter fremden Geräts; Heft 8a - Munition bis 3,6 cm |
|
D 50/8a |
| Kennblätter fremden Geräts |
|
Rußland |
| dtsch K Nr: | ||
|
russ. Ben: |
БГД | 171 13 (r) |
|
Abk: |
||
|
dtsch Ben: |
Gewehr-Sprenggranate 171 (r) | |
wo nötig erläutern mit: |
||
|
Abk: |
G Sprgr (r) 171 (r) |
|
|
| Kaliber: 40,6 mm | Stabilisierung: |
| Drallstabilisierung durch 3 Führungswarzen | |
|
Aufbau: |
an der Bodenplatte (4) |
| Gewicht der Granate = 350 g | Anfangsgeschwindigkeit: |
| Gewicht der Granate mit Büchse = 435 g | V0 ohne Zusatzladung = 54 m/sec |
| Länge der Granate = 115 mm | V0 mit Zusatzladung = 110 m/sec |
| Kennzeichnung: | |
| Granatkörper: | Kopfteil: Anstrich grau |

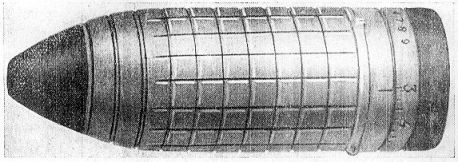

| Quadratisch gerillter, verzinnter Fluß- | Granatkörper: Anstrich mit Silberbronze- |
| stahlmantel (teilweise auch glatter | lack |
| Mantel) mit ogivaler, aufgeschraubter | Die Farbe des Kopfteilanstriches kenn- |
| Spitze u. zentralem Durchschußkanal | zeichnet lediglich die Art der Spreng- |
| stoffüllung | |
| Sprengladung: |
gelb = Ammatol |
| 50 g Trotyl |
rot = Schneiderit |
|
grün = Melinit |
|
| Zünder: |
braun = Ammonal |
| Brennzünder mit einstellbarer Verzöge- | Verwendungszweck: |
| rung von 3 - 12 sec. Die Entzündung | Zur Bekämpfung von gedeckten Zielen auf |
| erfolgt durch das Mündungsfeuer der | Entfernungen von 150 - 850 m |
| abgeschosssenen Patrone über den | Spiltterzahl nach Detonationen = 330 - 340 |

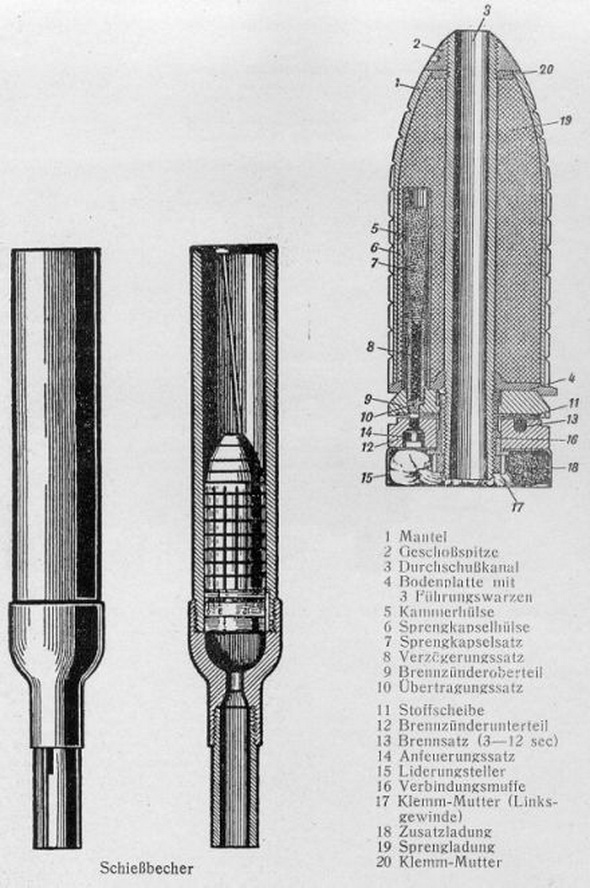

| (siehe Abbildung) | Tödliche Wirkung der Splitter bis 50 m im |
|
a) Anfeuerungssatz (14) |
Umkreis |
|
b) Brennsatz (13) |
Waffen und Gebrauch: |
|
c) Übertragungssatz (10) |
Die G Sprgr wird aus dem Schießbecher |
|
d) Verzögerungssatz (8) |
791 (r) russ "Djakonoff" 30 unter Ver- |
|
e) Sprengkapsel (7) |
wendung einer scharfen 7,62 mm Patr., |
| Treibladung: | eines Zielgerätes und einer Stütze mit |
| Zum Verschießen dient auf Entfernungen | dem russ. |
| bis zu 300 m dient eine scharfe 7,62 mm | Gewehr 252 (r) |
| Patr., über 300 m bis 900 m wird eine Zu- | Gewehr 253 (r) |
| satzladung (18) von 2,5 g Nz. Pulver im | Gewehr 254 (r) |
| Seidenbeutel in den Liderungsring (15) ge- | verschossen. Gewehr mit dem Kolben auf |
| legt. | den Erdboden abstützen (starker Rückstoß) |
|
Verpackung: |
|
|
|
dtsch Ben: |
G Gr Kasten 171/1 (r) K Nr 171 79 (r) 811 |
|
|
|
dtsch Ben: |
G Gr Kasten 171/2 (r) K Nr 171 79 (r) 812 |

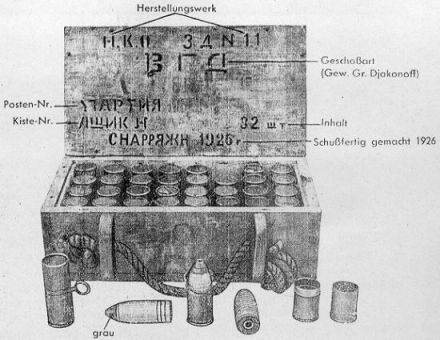

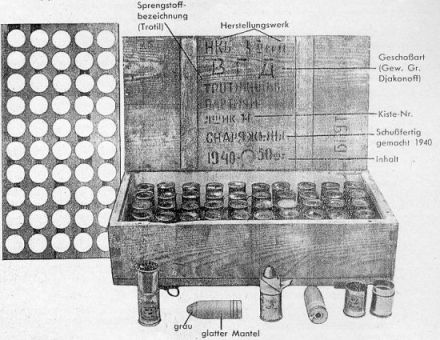

| Granate mit eingelegter Zusatzladung und Papierumhüllung in luftdichter Blechdose mit Abreißstreifen. |
| 32 oder 50 Blechdosen in ungestrichener Holzkiste. |
|
|
|
dtsch Ben: |
G Gr Kasten 171/2 (r) K Nr 171 79 (r) 812 |
|
|
|
|
