| Kennblätter fremden Geräts; Heft 8a - Munition bis 3,6 cm |
|
D 50/8a |
| Kennblätter fremden Geräts |
|
Rußland |
| dtsch K Nr: | ||
|
russ. Ben: |
23 mm БЗ | 115 13 (r) |
|
Abk: |
||
|
dtsch Ben: |
2,3 cm Panzergranatpatrone Br* 115 (r) | |
wo nötig erläutern mit: |
||
|
Abk: |
2,3 cm Pzgr.Patr. Br 115 (r) |
|
|
Kaliber: 2,3 cm |
|

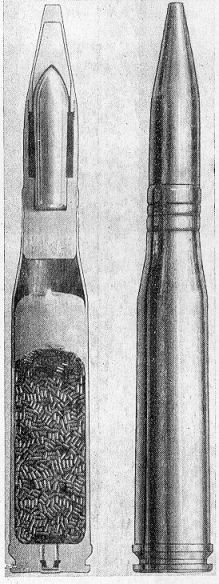

Aufbau: |
|
| Patrone: | |
| Gewicht = 470,7 g | |
|
Länge = 236 mm |
|
| Geschoß: | |
| Stahlgeschoßhülle mit Cu-Führungsring, | |
| aufgeschraubter Al-Haube, Brandsatz | |
| und gehärtetem Stahlkern | |
| Gewicht = 195,5 g | |
|
Länge = 106,5 mm |
|
| Stahlkern: | |
| Gewicht = 67,5 g | |
|
Länge = 59,7 mm |
|
| Hülse: | |
| Mesinghülse mit Rille | |
|
Länge = 150,5 mm |
|
| Pulver: | |
| Röhrchen-Pulver (1,2 x 2,6) mit Bleiladung | |
| im Seidenbeutel | |
|
Ladung = 64,2 g |
|
| Kennzeichnung: | |
| Schwarz-rote Geschoßspitze (teilweise | |
|
auch ohne Farbkennzeichnung) |
|
| Verwendungszweck: | |
|
Zur Bekämpfung von gepanzerten Zielen |
|
| Waffen: | |
| 2,3 cm Flzg Kanone . . . . . (r) |
|
* Br = Brandsatz |

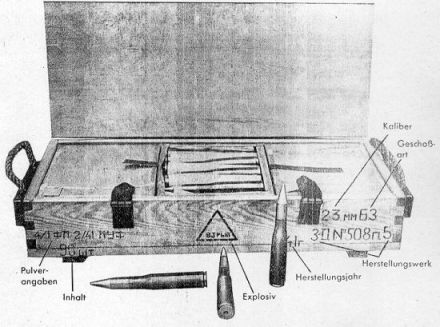

| Verpackung: |
| 30 Patronen in luftdichtem Zinkkasten |
|
3 Zinkkästen (90 Patronen) in ungestrichener Holzkiste. |
|
|
|
dtsch Ben: |
Patr Kasten 115 (r) K Nr 115 79 (r) 211 |
|
|
