| Kennblätter fremden Geräts; Heft 8a - Munition bis 3,6 cm |
|
D 50/8a |
| Kennblätter fremden Geräts |
|
Rußland |
| dtsch K Nr: | ||
|
russ. Ben: |
14,5 mm BC | 094 13 (r) 536 |
|
Abk: |
14,5 mm BC – 40 | |
|
dtsch Ben: |

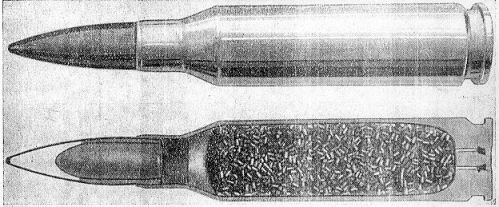

14,5 mm Patrone S m K H Br* 945/36 (r) | |
wo nötig erläutern mit: |
||
|
Abk: |
14,5 mm Patr. S m K H Br 945/36 (r) |
|
|
| Kaliber: | 14,5 mm | Pulver: |
| Nz. Röhrenpulver (3 X 1,5/0,15) | ||
| Aufbau: | Ladung = 31,53 g |
|
Patrone: |
|
| Gewicht = 238,51 g | Anfangsgeschwindigkeit: |
|
Länge = 155 mm |
V0 = 1000 m/sec |
| Geschoß: | Kennzeichnung: |
| Tombakplattierter Flußstahlmantel mit | Obere Geschoßhälfte, schwarz, |
| Bleihemd. Hartkern u. Brandsatz in der | untere rot. |
| Geschoßspitze. | Zündhütchen schwarz lackiert |
| Gewicht = 64,2 g | |
| Länge = 50,4 mm | Verwendungszweck: |
| Brandsatz = 1,8 g | Zur Bekämpfung von gepanzerten Zielen |
|
Kerngewicht = 38,67 g |
|
| Hülse: | Waffen: |
| Messinghülse mit Rille | 14,5 mm Panzer-Abwehr-Büchse |
|
Länge = 113,8 mm |
783 (r) |
|
Durchschlagsleistung: |
|
Beschuß- entfernung |
Panzerplatte | ||
| Stärker | Festigkeit | Neigungswinkel | |
| auf 100 m | 30,0 mm | 120 kg/mm² | 60° |
| auf 200 m | 27,5 mm | 120 kg/mm² | 60° |
| auf 300 m | 25,0 mm | 120 kg/mm² | 60° |
|
* Br = Brandsatz |
|
|
