D 50/8a; Kennblätter fremden Geräts, Heft 8a, Munition bis 3,6 cm: 12,7 mm Patr. S. m. K. L'spur Br. 727/26 (r)

Kennblätter fremden Geräts; Heft 8a - Munition bis 3,6 cm

D 50/8a

Kennblätter fremden Geräts

Rußland

		dtsch K Nr:
russ. Ben:	12,7 mm БЗТ	072 13 (r) 726
Abk:
dtsch Ben:	*12,7 mm Patrone S m K L'spur Br 727/26 (r)**
wo nötig erläutern mit:
Abk:	*12,7 mm Patr. S m K L'spur Br 727/26 (r)**

Kaliber:	12,7 mm	Anfangsgeschwindigkeit:
		V₀ = 880 – 895 m/sec

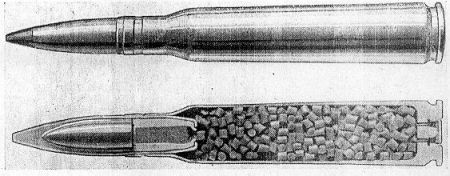

	Aufbau:	beim 12,7 mm MG 268 (r) russ "ДК" und

Patrone:	"ДШК" für Patrh. mit Rille
Gewicht = 133 g	V₀ = 805 – 820 m/sec
Länge = 147 mm	beim 12,7 mm MG russ "ШБАК" für
	Patrh. mit Rand
Geschoß:
Tombakplattierter Flußstahlmantel mit	Leuchtweite:
Bleihemd. Stahlkern (gehärtet). Hülse	2400 m
mit Leuchtspur und Brandsatz in der
Geschoßspitze	Kennzeichnung:
Gewicht = 43,7 g	Violett-rote Geschoßspitzenlackierung
Länge = 63,5 mm
	Verwendungszweck:
Hülse:	Zur Bekämpfung von gepanzerten Erdzielen
Messinghülse mit Rille*	und Flugzeugen
Länge = 108 mm
Pulver:	Waffen:
Stäbchen-Pulver (2,5 Ø x 2,7)	12,7 mm MG 268 (r)
Ladung = ≈ 17 g	12,7 mm Flzg MG (r)

* Anmerkung:

12,7 mm Patr (r) gibt es auch mit Randhülsen. 12,7 mm Patr (r) mit Randhülsen lassen sich jedoch nur aus dem 12,7 mm MG russ. "ШБАК" verschießen.

Kennzeichnung auf der Verpackung "ШБАК".

Durchschlagsleistung:

Beschuß- entfernung	Panzerplatte
Beschuß- entfernung	Stärke	Festigkeit	Neigungswinkel
auf 100 m	20 mm	120 kg/mm²	90°
300 m	16 mm	153 kg/mm²	90°

auf 100 m	10 mm	153 kg/mm²	60°
300 m	8 mm	153 kg/mm²	60°

*Br = Brandsatz

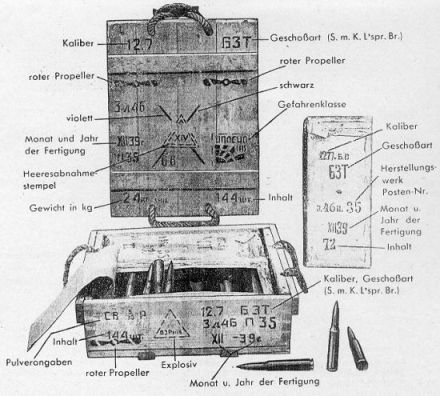

Verpackung:

72 Patronen in luftdichtem Zinkkasten.

2 Zinkkästen (144 Patronen) in ungestrichenem Holzkasten mit schwarz-violettem Kreuz auf dem Deckel und violetter Beschriftung.

Bei Patronen die zum Schießen durch die Luftschraube mit dem Flzg.-MG bestimmt sind; roter Propeller auf Kastendeckel und Seitenwand.

dtsch Ben:

Patr Kasten 264 (r) K Nr 026 79 (r) 211

wo nötig erläutern mit:
