| Kennblätter fremden Geräts; Heft 8a - Munition bis 3,6 cm |
|
D 50/8a |
| Kennblätter fremden Geräts |
|
Rußland |
| dtsch K Nr: | ||
|
russ. Ben: |
12,7 mm Б – 32 | 072 13 (r) 526 |
|
Abk: |
||
|
dtsch Ben: |
12,7 mm Patrone S m K Br* 725/26 (r) | |
wo nötig erläutern mit: |
||
|
Abk: |
12,7 mm Patr. S m K Br 725/26 (r) |
|
|
| Kaliber: | 12,7 mm | Anfangsgeschwindigkeit: |
| V0 = 865 – 880 m/sec | ||
| Aufbau: |
beim 12,7 mm MG 268 (r) russ "ДК" und |

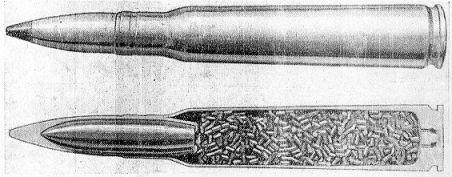

| Patrone: |
"ДШК" für Patrh. mit Rille |
| Gewicht = 134 g | V0 = 805 – 820 m/sec |
| Länge = 147 mm |
beim 12,7 mm MG russ "ШБАК" für |
|
Patrh. mit Rand |
|
| Geschoß: | |
| Tombakplattierter Flußstahlmantel mit | Kennzeichnung: |
| Bleihemd. Stahlkern (gehärtet) und | Schwarz-rote Geschoßspitzenlackierung |
| Brandsatz in der Geschoßspitze | |
| Gewicht = 46,7 g | Verwendungszweck: |
| Länge = 63,5 mm | Zur Bekämpfung von gepanzerten Erdzielen |
| und Flugzeugen | |
| Hülse: | Die Durchschlagsleistung ist die gleiche |
| Messinghülse mit Rille* | wie mit Geschoß S m K |
|
Länge = 108 mm |
|
| Pulver: | Waffen: |
| Stäbchen-Pulver (2,5 x 3) | 12,7 mm MG 268 (r) |
|
Ladung = ≈ 16,5 g |
12,7 mm Flzg MG (r) |
|
* Br = Brandsatz |
| * Anmerkung: |
|
12,7 mm Patr (r) gibt es auch mit Randhülsen. |
|
12,7 mm Patr (r) mit Randhülsen lassen sich jedoch nur aus dem 12,7 mm MG russ. "ШБАК" verschießen. |
|
Kennzeichnung auf der Verpackung "ШБАК". |
|

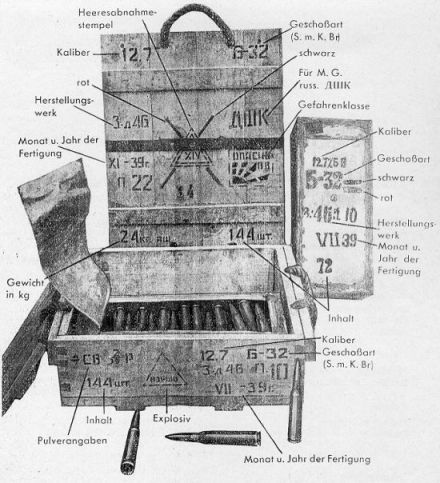

Verpackung: |
| 85 Patronen in luftdichtem Zinkkasten mit schwarzem und rotem Farbstreifen. |
|
2 Zinkkästen (170 Patronen) in ungestrichenem Holzkasten mit schwarzem-rotem Kreuz auf dem Deckel und schwarzer Beschriftung. |
|
|
|
dtsch Ben: |
Patr Kasten 264 (r) K Nr 026 79 (r) 211 |
| Patronen zum Verschießen durch die Luftschraube mit dem Flzg. MG |
| 85 Patronen in luftdichtem Zinkkasten mit schwarzem und rotem Farbstreifen. |
|
2 Zinkkästen (170 Patronen) in ungestrichenem Holzkasten mit rotem Propeller auf Deckel und Seitenwand, schwarz-rotem Kreuz auf dem Deckel und schwarzer Be-schriftung. |
|
|
|
dtsch Ben: |
Patr Kasten 264 (r) K Nr 026 79 (r) 211 |
|
|
