| Kennblätter fremden Geräts; Heft 8a - Munition bis 3,6 cm |
|
D 50/8a |
| Kennblätter fremden Geräts |
|
Rußland |
| dtsch K Nr: | ||
|
russ. Ben: |
12,7 mm Б | 072 13 (r) 51 |
|
Abk: |
||
|
dtsch Ben: |
12,7 mm Patrone S m K 725/1 (r) | |
wo nötig erläutern mit: |
||
|
Abk: |
12,7 mm Patr. S m K 725/1 (r) |
|
|
| Kaliber: | 12,7 mm | Kennzeichnung: |
| Schwarze Geschoßspitze | ||

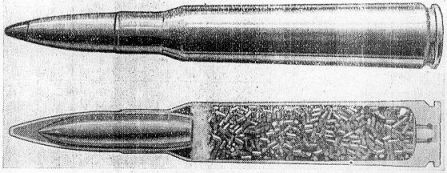

| Aufbau: |
|
Patrone: |
Verwendungszweck: |
| Gewicht = 140 g | Zur Bekämpfung von gepanzerten Erdzielen |
|
Länge = 147 mm |
und Flugzeugen |
| Geschoß: | Waffen: |
| Tombakplattierter Flußstahlmantel mit | 12,7 mm MG 268 (r) |
| Bleihemd und Stahlkern (gehärtet) | 12,7 mm Flzg MG (r) |
| Gewicht = 51,9 g | |
|
Länge = 63,5 mm |
|
| Hülse: | Anfangsgeschwindigkeit: |
| Messinghülse mit Rille* | V0 = 860 m/sec |
| Länge = 108 mm |
beim 12,7 mm MG 268 (r) russ "ДК" |
|
und "ДШК" für Patrh. mit Rille |
|
| Pulver: | V0 = 810 m/sec |
| Röhren-Pulver (1,3 x 0,1 x 2,5) |
beim 12,7 mm MG russ "ШБАК" für |
| Ladung = 17,5 - 19 g |
Patrh. mit Rand |
| * Anmerkung: |
|
12,7 mm Patr (r) gibt es auch mit Randhülsen. 12,7 mm Patr (r) mit Randhülsen lassen sich jedoch nur aus dem 12,7 mm MG russ. "ШБАК" verschießen. |
|
Kennzeichnung auf der Verpackung "ШБАК". |
|
Beschuß- |
Panzerplatte |
||
| Stärke | Festigkeit | Neigungswinkel | |
|
auf 100 m |
22,5 mm | 120 kg/mm² | 90° |
|
300 m |
20,0 mm | 120 kg/mm² | 90° |
|
|
|||
|
auf 100 m |
12,0 mm | 153 kg/mm² | 60° |
|
300 m |
10,0 mm | 153 kg/mm² | 60° |
|

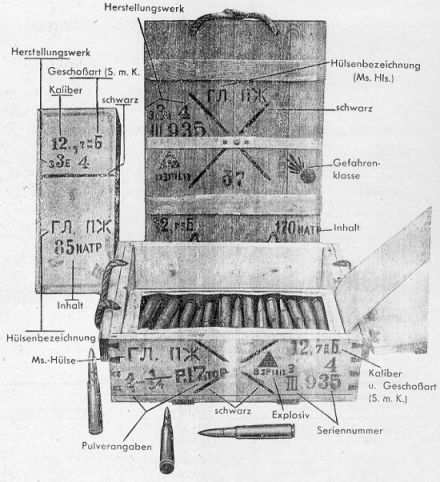

Verpackung: |
| 85 Patronen in luftdichtem Zinkkasten mit schwarzem Farbstreifen. |
|
2 Zinkkästen (170 Patronen) in ungestrichenem Holzkasten mit schwarzem Kreuz auf Deckel und Seitenwand und schwarzer Beschriftung. |
|
|
|
dtsch Ben: |
Patr Kasten 264 (r) K Nr 026 79 (r) 211 |
|
|
