| Kennblätter fremden Geräts; Heft 8a - Munition bis 3,6 cm |
|
D 50/8a |
| Kennblätter fremden Geräts |
|
Frankreich |
| dtsch K Nr: | ||
|
frz Ben: |
Cartouche
de 25 mm modèle 1934 à balle ordinaire |
117 13 (f) |
|
Abk: |
Cart de 25 mm Mle 1934 O | |
|
dtsch Ben: |
2,5 cm Panzergranatpatrone Üb | |
wo nötig erläutern mit: |
– frz 34 O – | |
|
Abk: |
2,5 cm Pzgr Üb 117 (f) |
 |
|
Kaliber: |
25 mm |
Anfangsgeschwindigkeit: 920 m/sec. |
| Aufbau: |
|
Patrone: |
|
| Gewicht = 860 g | Kennzeichnung: |
|
Länge = 263 mm |
Geschoß kupferfarben, ohne farbige Spitze |
| Geschoß: | |
| Tombakmantel mit ungehärtetem | |
| Stahlkern | |
| Gewicht = 317 g | |
| Länge = 109 mm | Verwendungszweck: |
| Übungsmunition mit ballistischen Eigen- | |
| Hülse: | schaften wie die panzerbrechende |
| Messinghülse mit Rand und | Munition |
| Zündschraube | |
| Gewicht = 400 g | |
| Länge = 193 mm | |
| Waffen: | |
| Pulver: | 2,5 cm Pak 112 (f) |
| Kurzes Röhren-Pulver | – frz 34 SA – |
| (2,3 Ø x 4,5) | 2,5 cm Pak 113 (f) |
|
Ladung = 137 g |
– frz 37 SA-L – |

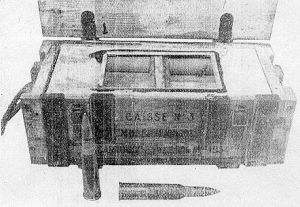

| Verpackung: |
|
Ungestrichener
Holzkasten mit zwei |
|
Caisse No 3, Mle 1906–1923 |
|
|
|
Part Kasten 114/1
(f) |
|
|
