| Kennblätter fremden Geräts; Heft 8a - Munition bis 3,6 cm |
|
D 50/8a |
| Kennblätter fremden Geräts |
|
Frankreich |
| dtsch K Nr: | ||
|
frz Ben: |
Cartouche
calibre 13,2 mm à balle perforante |
082 13 (f) 1 |
|
Abk: |
Cart. cal. 13,2 mm P | |
|
dtsch Ben: |
13,2 Panzergranatpatrone 821 (f) | |
wo nötig erläutern mit: |
– frz P – | |
|
Abk: |
13,2 mm Pzgr Patr 821 (f) |
|
|
| Kaliber: | 13,2 mm | Kennzeichnung: |
| Rote Ringfugenlackierung | ||

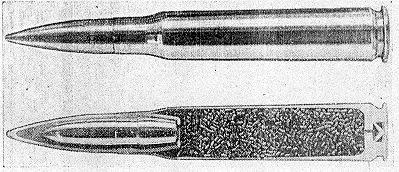

| Aufbau: |
|
Patrone: |
|
| Gewicht = 119 g | |
| Länge = 136 mm | |
| Verwendungszweck: | |
| Geschoß: | Zur Bekämpfung von gepanzerten Erdzielen |
| Tombakmantel mit Stahlkern | und Flugzeugen. |
| (gehärtet) | |
| Gewicht = 52 g | |
| Länge = 62 mm | |
| Waffen: | |
| Hülse: | 13,2 mm MG 271 (f) |
| Messinghülse mit Rille | |
|
Länge = 99 mm |
|
| Pulver: | |
| Stäbchen-Pulver 1,1 x 2 mm | Anfangsgeschwindigkeit: |
|
Ladung = 15 g |
800 m/sec. |
|
Durchschlagsleistung: |
|
|
Beschuß- entfernung |
Panzerplatte | Festigkeit | Neigungswinkel |
|
auf 100 m |
22,5 mm |
120 kg/mm² | 90° |
|
300 m |
18,0 mm |
120 kg/mm² | 90° |
|
500 m |
14,0 mm |
150 kg/mm² | 90° |
|
|
|
||
|
auf 100 m |
12,0 mm |
150 kg/mm² | 60° |
|
300 m |
10,0 mm |
150 kg/mm² | 60° |
|
500 m |
8,0 mm |
150 kg/mm² | 60° |
|

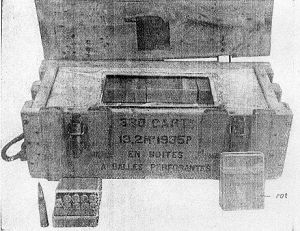

Verpackung: |
|
Holzkasten mit 2
grünen Leisten |
|
|
|
Patr Kasten 114/1
(f) |
|
|
