| Kennblätter fremden Geräts; Heft 8a - Munition bis 3,6 cm |
|
D 50/8a |
| Kennblätter fremden Geräts |
|
Frankreich |
| dtsch K Nr: | ||
|
frz Ben: |
Cartouche modèle 1886 D (am) | 030 13 (f) 41 |
|
Abk: |
Cart. Mle 1886 D (am) | |
|
dtsch Ben: |
8 mm Patrone s S 304/1 (f) | |
wo nötig erläutern mit: |
– frz 86 D (am) – | |
|
Abk: |
8 mm Patr s. S. 304/1 (f) |
|
|
| Kaliber: | 8 mm | Kennzeichnung: |
| Kupferfarbenes Geschoß | ||
| Aufbau: | Farbe der Ringfugenlackierung und Hülsen- | |
| mundabdichtung verschieden |
|
Patrone: |
|
| Gewicht = 27,8 g | |
| Länge = 75 mm | Verwendungszweck: |
| Zur Bekämpfung aller lebenden Ziele und | |
| Geschoß: | solcher von geringer Widerstandskraft |
| Vollgeschoß aus Tombak | |
| Gewicht = 12,8 g | Waffen: |
| Länge = 39 mm | Gew 301 (f) |
| Gew 302 (f) | |
| Gew 303 (f) | |
| Hülse: | Gew 304 (f) |
| Messinghülse mit Rand | Gew 305 (f) u. 310 (f) |
| Länge = 50 mm | Kar 551 (f) |
| Kar 552 (f) | |
| Kar 553 (f) | |
| Pulver: | 8 mm l MG 156 (f) u. 157 (f) |
| Gew.Bl.P. | 8 mm l MG 256 (f) |
|
Ladung = ca. 3,2 g |
8 mm s MG 257 (f) |
| Verpackung: | |
| 8 Patronen
in hellbraunem Teerpapier mit Bindfaden verschnürt |
|
| oder | 10 Patronen
(in 2 Laderahmen zu je 5 Patronen) in blauem Papier mit Bindfaden verschnürt |
| oder | 12 Patronen
(in 4 Laderahmen zu je 3 Patronen) in hellbraunem Teer- papier mit Bindfaden verschnürt |
| Mehrere
solcher Päckchen sind zu einem Paket aus gleichem Papier vereinigt |
|
| Teils sind
die Patronen auch in Patronenstreifen für MG verpackt |
|
| Die

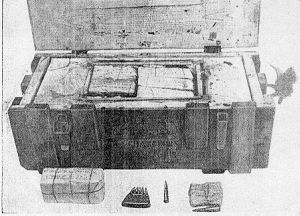

Patronenkästen sind verschieden. Am meisten bekannt ist der unge- strichene Kasten Modell 1906–1923 (siehe Abbildung) |
|
|
Caisse No 3, Mle 1906–1923 |
|
|
|
dtsch Ben: |
Patr.
Kasten 114/1 (f) |
|
|
