| Kennblätter fremden Geräts; Heft 8a - Munition bis 3,6 cm |
|
D 50/8a |
| Kennblätter fremden Geräts |
|
Belgien |
| dtsch K Nr: | ||
|
belg Ben: |
Cartouche
calibre 13,2 H à balle perforante |
082 13 (b) 12 |
|
Abk: |
Cart cal 13,2 P | |
|
dtsch Ben: |
13,2
mm Panzergranatpatrone (gehärtet) 822 (b) |
|
wo nötig erläutern mit: |
– belg P – | |
|
Abk: |
13,2 mm Pzgr Patr (gehärtet) 822 (b) |
|
|
| Kaliber: | 13,2 mm | Kennzeichnung: |
| Grüne Ringfugenlackierung | ||
| Grüne Hülsenmundabdichtung | ||
| Aufbau: | Grüne Geschoßspitze |
| Patrone: | |
| Gewicht = 119 g | |
| Länge = 136 mm | Stempel auf Hülsenboden: |
|
13,2 H |
|
| Geschoß: | F N oder ähnlich |
| Tombakmantel mit Stahlkern |
39 |
| (gehärtet) | dabei ist "39" das Fertigungsjahr |
| Gewicht = 52 g | |
| Länge = 62 mm | Anfangsgeschwindigkeit: |
| 800 m/sec. | |
| Hülse: | |
| Messinghülse mit Rille | Verwendungszweck: |
| Länge = 96 mm | Zur Bekämpfung von gepanzerten Erdzielen |
| und Flugzeugen | |
| Pulver: | |
| Stäbchen Pulver | Waffe: |
|
Ladung = ca. 15 g |
13,2 mm MG 271 (f) |
|
Durchschlagsleistung: |
|
Beschuß- entfernung |
Panzerplatte | Festigkeit | Neigungswinkel |
|
auf 100 m |
22,5 mm |
120 kg/mm² | 90° |
|
300 m |
18,0 mm |
120 kg/mm² | 90° |
|
500 mm |
14,0 mm |
120 kg/mm² | 90° |
|
|
|
||
|
auf 100 m |
12,0 mm |
150 kg/mm² | 90° |
|
300 m |
10,0 mm |
150 kg/mm² | 90° |
|
500 m |
8,0 mm |
150 kg/mm² | 90° |
|

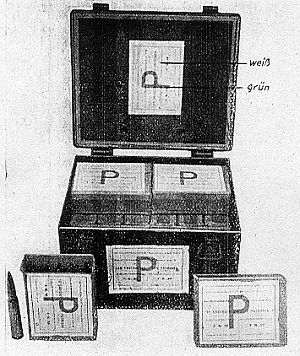

Verpackung: |
|
|
|
Patronenkasten 261
(b) |
|
|
